Keramická záplatová kompozitní trubice
Na rozdíl od integrálních keramických trubek a litých keramických kompozitních trubek se keramická vložková trubka typu patch- vyznačuje flexibilní konstrukcí, přizpůsobivostí speciálním tvarovkám potrubí, jako jsou kolena a T-kusy, pohodlnou místní opravou a vynikající komplexní nákladovou výkonností. Při dálkové přepravě částicových materiálů s vysokou-tvrdostí, jako je uhelný popel, minerální prášek, struska a rudná kaše, mají tradiční bezešvé ocelové trubky, -otěruvzdorné slitinové trubky a pryžové- trubky výrazné vady, jako je rychlé ztenčení stěn, netěsnost perforací a časté odstávky údržby. Keramické záplatové kompozitní trubky účinně řeší bolestivé body potrubí abraze, eroze a střední koroze. Tento dokument rozpracovává strukturální složení a fyzikální a chemické vlastnosti keramické záplatové kompozitní trubky, porovnává její rozdílné konkurenční výhody s jinými -potrubími odolnými proti opotřebení, třídí úplné-scénáře průmyslových aplikací a klíčové body konstrukce, analyzuje typické příčiny poruch a preventivní opatření ve skutečném provozu a předpovídá trend vývoje trhu na pozadí úspory energie a snižování spotřeby podniku v těžkém průmyslu proti opotřebení{1}, aby poskytl technické referenční{1}
Dopravní potrubí pro práškové a granulované materiály jsou široce využívána v různých průmyslových odvětvích, včetně výroby tepelné energie, těžby uhlí, metalurgie, zpracování nerostů, výroby cementu, chemického průmyslu a zpracování pevných odpadů. Média v těchto potrubích jsou převážně vystavena erozi pevných částic, odírání tekutinami, korozi kyselého-zásaditého média a vlivům kolísání teploty. V podmínkách intenzivního praní částic dochází u potrubí z běžné uhlíkové oceli během 3 až 12 měsíců k silnému otěru, což vede k perforaci stěny potrubí, úniku materiálu, znečištění životního prostředí a nuceným odstávkám z důvodu údržby. Ačkoli litinové trubky s vysokým-chromem vykazují zlepšenou odolnost proti opotřebení, jejich značná hmotnost způsobuje značné namáhání nosných konstrukcí potrubí, komplikuje proces ohýbání kolen a speciálně tvarovaných trubek a zvyšuje celkové náklady na transformaci. Pryžové-kompozitní trubky nabízejí dobrou tlumicí kapacitu; jsou však náchylné ke stárnutí, měknutí a oddělování při vysokých teplotách a ostrém řezání částic, a proto nejsou vhodné pro dopravu vysokoteplotní strusky a horkého popela. Integrální slinuté trubky z keramické oceli vykazují výjimečnou odolnost proti opotřebení; nicméně jejich výroba je omezena délkou a omezením průměru potrubí. Navíc, jakmile dojde k místnímu poškození, musí být vyměněna celá trubka, což má za následek značné plýtvání materiálem. K vyřešení těchto nedostatků se objevila keramická záplatová kompozitní trubice. Využívá modulární design obložení keramickými dlaždicemi, který lze na místě přizpůsobit-pro rovné trubky, kolena, redukce, T-kusy a další složité potrubní tvarovky, což umožňuje cílené opravy opotřebovaných potrubí a vyrovnává odolnost proti opotřebení, flexibilitu konstrukce a náklady na používání v celém-cyklu. Toto se v posledních letech stalo hlavním technickým řešením pro renovaci průmyslových dopravních potrubí proti opotřebení{17}. Strukturální složení a charakteristiky materiálu jádra keramických záplatových kompozitních trubek 2.1 Složení kompozitní struktury Produkt využívá třívrstvou kompozitní strukturu z vnějšku do interiéru: vnější základnu ocelové trubky, střední adhezivní vrstvu odolnou proti opotřebení při vysoké teplotě a vnitřní keramickou záplatovou vrstvu z oxidu hlinitého. Vnější ocelová trubka, vyrobená z Q235 nebo bezešvé ocelové trubky, nese tlak potrubí, vnější zatížení a svařovací sestavu, což zajišťuje celkovou strukturální tuhost potrubí. Střední adhezivní vrstva využívá specializované anorganické vysokoteplotní lepidlo nebo epoxidové strukturální lepidlo k připojení keramických záplat k ocelové trubce, absorbuje část energie nárazu částic a izoluje korozní médium od kontaktu s ocelovou matricí. Vnitřní obložení se skládá z pravidelných čtvercových, šestiúhelníkových nebo obloukových{28}}keramických záplat z oxidu hlinitého (hlavní třídy 92%/95% oxidu hlinitého). Šestihranné keramické záplaty jsou uspořádány v střídavém vzoru, aby nedocházelo k rovným spojům v obložení, což zabraňuje pronikání kejdy a odstraňování lepidel. Pro pracovní podmínky s těžkými nárazy lze použít keramické náplasti z oxidu hlinitého tvrzeného zirkonem (ZTA), aby se zlepšila účinnost proti praskání.
2.2 Klíčové fyzikální a chemické vlastnosti keramického obložení Keramická záplata z oxidu hlinitého vykazuje Mohsovu tvrdost až 9, výrazně vyšší než tvrdost křemenné rudy, hlušiny, létavého popílku a dalších dopravovaných částic, s odolností proti opotřebení 20 až 30krát větší než běžná uhlíková ocel a 8 až 10krát větší než manganová ocel. Keramické tělo je husté s nízkou pórovitostí a silnou chemickou inertností, odolává korozi způsobené kyselinou sírovou, kyselinou chlorovodíkovou, kyselou vodou z uhelné kaše a alkalickou vodou z popela, aniž by došlo k rozpouštění nebo poškození obložení. Keramická výstelka má vysokou hladkost povrchu a nízký koeficient tření, díky čemuž je méně náchylná k přilnutí k mokrému prášku a viskózní kaši, čímž se zabrání ucpání potrubí způsobenému zavěšením materiálu na stěně. Pokud jde o teplotní adaptabilitu, konvenční adhezivní náplasti mohou stabilně fungovat od -30 stupňů do 180 stupňů, zatímco vysokoteplotní anorganické adhezivní kompozitní trubky lze používat po delší dobu pod 350 stupňů, což umožňuje dopravu horké strusky a vysokoteplotního popela ze spalin. Komplexní aplikační výhody keramických záplatových kompozitních trubek
3.1 Mimořádně-dlouhá životnost a nízké celkové provozní náklady Za stejných dopravních podmínek dosahuje životnost keramických kompozitních potrubí 5 až 8 let, což je výrazně déle než u trubek z legované oceli a pryžových trubek. Primární výhodou konstrukce záplaty je její schopnost částečné opravy: pouze keramická záplata v silně opotřebovaném místě kolena vyžaduje výměnu bez nutnosti řezání a výměny celého potrubí. To snižuje náklady na údržbu o více než 70 % a výrazně zkracuje dobu údržby, čímž se minimalizují ekonomické ztráty způsobené odstávkami výroby. I když je počáteční investice vyšší než u běžných ocelových trubek, celkové náklady, včetně výměny materiálu, údržby a ztrát při odstávce, se během celého životního cyklu sníží o více než 60 %.
3.2 Vysoká přizpůsobivost složitým potrubním armaturám a-stavebním podmínkám na místě Integrální keramické kompozitní trubky čelí výzvám při výrobě trubek s ultra-velkým průměrem a speciálně tvarovaných zakřivených trubek. Naproti tomu keramické záplaty lze precizně nařezat a uspořádat na místě- tak, aby odpovídaly obrysům vnitřních stěn kolen, rozdvojených trubek a kónických redukcí, což nabízí vysokou flexibilitu při tvarování. Konstrukční proces je dobře-zavedený a zahrnuje odstranění rzi a vyleštění vnitřní stěny ocelové trubky, nanesení lepidla a připevnění keramických záplat za účelem vytvrzení a tvarování. Tento přístup eliminuje potřebu velkého-mechanického zpracování, takže je velmi vhodný pro projekty renovace starých potrubí v továrnách s omezeným stavebním prostorem.
3.3 Výhody energetické účinnosti, stabilizace průtoku a ochrany životního prostředí Hladká keramická vnitřní stěna snižuje odpor potrubí, což vede k 8%–15% snížení spotřeby energie u zařízení ventilátorů a čerpadel, čímž je dosaženo úspory energie v dopravním systému. Absence úniku potrubí zabraňuje plýtvání materiálem a kontaminaci půdy způsobené únikem popela a rudné suspenze. Keramická výstelka je ne-toxická a bez znečištění-, takže je vhodná pro dopravu minerálních surovin z neželezných kovů a zabraňuje kontaminaci železa způsobenému opotřebením ocelových trubek.
3.4 Vynikající anti-blokovací výkon Kovové a pryžové trubky jsou náchylné k přilnavosti materiálu a tvorbě kotelního kamene při dopravě jemného uhelného prášku a koncentrované rudy s vysokou-vlhkostí. Hustý keramický povrch vykazuje slabé adsorpční síly na mokrých materiálech, čímž účinně zabraňuje usazování vodního kamene na stěnách a ucpávání potrubí a snižuje frekvenci čištění a bagrování potrubí. Typické scénáře průmyslových aplikací.

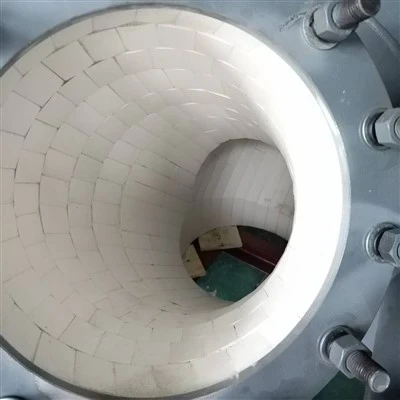

4.1 Tepelná energetika Jedná se o nejvyspělejší aplikační oblast, kde se keramické záplatové vyzdívky používají v dopravních potrubích uhelného prášku, potrubí pro dopravu suchého popílku, potrubí struskové vodní kaše, kolen odsiřovací kaše kotlů a spojovacích potrubí popelových násypek. Kolena jsou nejsilněji opotřebovanými součástmi v popelových potrubích a použití keramických záplatových vyložení může zcela vyřešit problém časté perforace kolen pro dopravu popela v elektrárnách.
4.2 Uhelný důl a uhelný chemický průmysl Keramické náplasti se používají v podzemních potrubích uhelných kalů, plnících potrubích hlušiny a potrubích pro dopravu kalů ze surového uhlí, které se přizpůsobují vlhkému a korozivnímu podzemnímu pracovnímu prostředí a odolávají nárazu pevných částic a korozi podzemní vody.
4.3 Metalurgie a zpracování nerostů Tyto vyzdívky se používají v kalech koncentrátů železné rudy, potrubích pro dopravu hlušiny, vodovodních potrubích ocelárenské vysokopecní strusky a potrubí pro dopravu spékacího popela. Pro přepravu rudného kalu na velké vzdálenosti snižují keramické kompozitní trubky opotřebení potrubí a zajišťují nepřetržitý provoz koncentrátoru.
4.4 Cement a nové stavební materiály Keramické obklady se používají v potrubích pro dopravu práškové cementové surové moučky, v kolenech pro dopravu slínkového popela a ve vertikálních potrubích odvádějících strusku z mlýnů, čímž řeší problém otěru způsobený cementovým slínkem o vysoké{1}}tvrdosti na stěně potrubí.
4.5 Úprava chemického a pevného odpadu Tyto vyzdívky se používají v potrubích pro dopravu korozívních chemických rud a spaloven popílku, přičemž využívají keramickou odolnost proti korozi a prodlužují životnost potrubí. Běžné poruchové režimy a preventivní opatření k optimalizaci Ve skutečném provozu jsou primárními poruchami keramických záplatových kompozitních trubek praskání keramiky a degumování výstelky, které jsou většinou připisovány ne-standardním konstrukčním postupům a nesprávnému výběru modelu spíše než inherentním vadám v samotném keramickém materiálu. Za prvé, může dojít k odslizování a odlupování v důsledku neúplného odstranění rzi z vnitřní stěny ocelové trubky, konstrukce v prostředí s vysokou-vlhkostí nebo použití při teplotách přesahujících limit teplotní odolnosti lepidla. Optimalizační opatření zahrnují tryskání pro odstranění rzi ocelových trubek, provádění staveb v suchém prostředí a výběr vysokoteplotních anorganických lepidel pro vysokoteplotní-provozní podmínky. Za druhé, fragmentace keramické záplaty může být důsledkem použití běžné keramiky z oxidu hlinitého v kolenech vystavených velkým-pádům, což vede ke křehkému praskání. Optimalizace zahrnuje konfiguraci tvrzených keramických záplat ZTA pro silně zasažené pozice a přijetí střídavého šestiúhelníkového uspořádání pro rozptýlení rázového napětí. Za třetí, může dojít k lokalizovanému koncentrovanému opotřebení, když nepřiměřené spojování záplat vede k odírání materiálu vírem ve švech. Optimalizace zahrnuje použití zkosených keramických dlaždic pro uzavření hran, aby se snížily víry proudění.
5. Běžné poruchové režimy a preventivní strategie optimalizace Během skutečného provozu jsou primárními poruchami pozorovanými u keramických kompozitních trubek popraskání keramiky a degumování výstelky, které je převážně přisuzováno ne-standardním konstrukčním postupům a nesprávnému výběru modelu, spíše než přirozeným vadám v samotném keramickém materiálu. Za prvé, k odlepování a odlupování dochází v důsledku nedostatečného odstranění rzi z vnitřní stěny ocelových trubek, konstrukcí v prostředí s vysokou-vlhkostí a používání při teplotách přesahujících limit tepelné odolnosti lepidla. Optimalizační strategie zahrnují použití tryskání pro odstranění rzi z ocelových trubek, provádění staveb v suchých prostředích a výběr vysokoteplotních anorganických lepidel pro vysokoteplotní provozní podmínky. Za druhé, fragmentace keramické záplaty vzniká při použití běžné aluminové keramiky v kolenech vystavených značnému nárazu padajících materiálů, což vede ke křehkému lomu. Optimalizace zahrnuje rozmístění tvrzených keramických záplat ZTA na silně zasažených místech a přijetí střídavého šestiúhelníkového uspořádání pro rozptýlení rázového napětí. Za třetí, lokalizované koncentrované opotřebení je důsledkem iracionálního spojování záplat, což způsobuje vírovou erozi materiálu ve švech. Optimalizace zahrnuje použití zkosených keramických dlaždic pro uzavření hran, aby se zmírnily víry proudění.
6. Vyhlídky a závěry rozvoje průmyslu Vzhledem k přísným národním předpisům o spotřebě průmyslové energie, emisích znečišťujících látek a bezpečné výrobě vykazují podniky těžkého průmyslu silnou poptávku po potrubích odolných proti opotřebení s dlouhou-životností-, aby se minimalizovala rizika údržby a úniku. Keramické záplatové kompozitní trubky jsou připraveny dále zvýšit svůj podíl na trhu při renovacích starých potrubí díky své flexibilní konstrukci a nízké složitosti renovace. Na úrovni materiálů probíhá vývoj levných-vysoko{6}}čistých bauxitových keramických surovin a vysokoteplotních{7}}flexibilních konstrukčních lepidel s cílem dále snížit celkové náklady na kompozitní trubky. Kromě toho se vyvíjejí funkční kompozitní keramické záplaty kombinující odolnost proti opotřebení a antistatické vlastnosti pro potrubí odolná proti výbuchu uhelného prachu-. Závěrem lze říci, že keramické záplatové kompozitní trubky překonávají omezení integrálních trubek odolných proti opotřebení, pokud jde o tvarové zpracování a údržbu, integrují houževnatost ocelových trubek s vynikající odolností proti opotřebení hliníkové keramiky, a nabízejí tak nákladově -efektivní řešení proti opotřebení-potrubí. Přestože počáteční stavební investice převyšují investice do běžných ocelových trubek, výhody prodloužené životnosti, pohodlné údržby, úspory energie a ochrany životního prostředí z ní činí nenahraditelnou aplikaci v potrubích pro dopravu sypkých materiálů. Očekává se, že se v budoucnu stane standardní technologií obložení pro otěruvzdorné transformace potrubí v tepelné energetice, hornictví, hutnictví a dalších těžkých průmyslových odvětvích, což usnadní realizaci bezpečných, ekologických a nízkouhlíkových operací v tradičním těžkém průmyslu.
